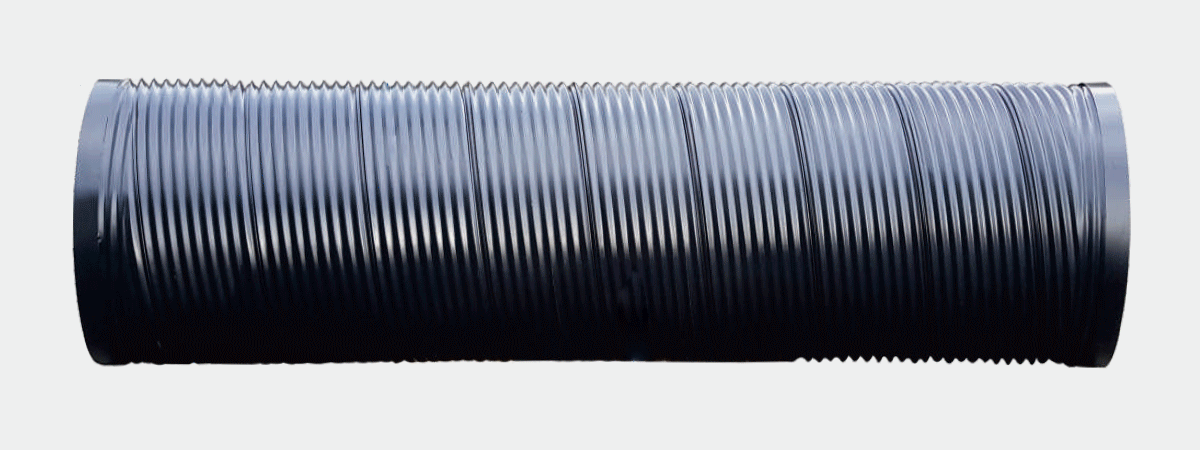

PU파형강관

Polyurea coating socket intergrated type corrugated pipe

PU파형강관은 일반파형강관의 끝단부에 원통형 고정부재를 용접하고, 그 위에 폴리우레아 수지를 코팅하여 락심 부위의 누수방지와 톱니형 수밀패킹을 고정부에 결합해 일체형 소켓을 체결함으로써 완벽한 수밀성과 수명을 획기적으로 늘렸습니다. 또한 폴리우레아 코팅으로 운반, 시공시 발생하는 피복손상을 없앤 제품입니다.

파형강관의 특성 재료규격

원자재 : KS D 3506(아연도금강판)

폴리우레아(Polyurea)

생산규격

기호      관경(㎜)      두께(㎜)   길이(m)
0RS    200~250       1.6                   6
1RS    300~1800     1.6~3.2         6
3RS    900~1800     1.6~3.2         6

제품종류

기호	피의 피치(mm)	피의 깊이(mm)	피의 굽힘 반지름(r)	피복형태	피복두께(mm)
DWSPU 1~84	68.0	13.0	17.5	내·외면피복	각 0.25
DWSPU 85~86	38.0	6.5	-	내·외면피복	각 0.25
DWSPU 105~144	76.2	25.4	17.5	내·외면피복	각 0.25

기호	피의 피치(mm)	피의 깊이(mm)	피의 굽힘 반지름(r)	피복형태	피복두께(mm)
DWSPU 1~84	68.0	13.0	17.5	내·외면피복	각 0.25
DWSPU 85~86	38.0	6.5	-	내·외면피복	각 0.25
DWSPU 105~144	76.2	25.4	17.5	내·외면피복	각 0.25

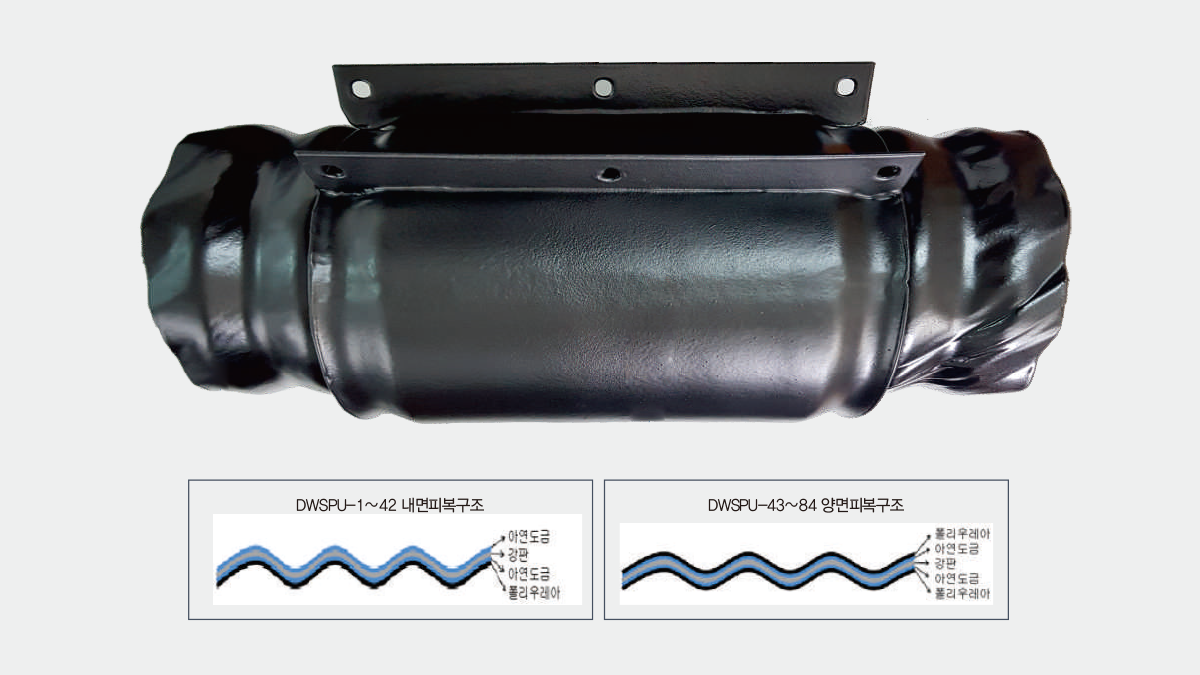

폴리우레아 소켓일체형 파형강관의 특징

1. 내구 수명 향상
- 파형강관에 폴리우레아 내․외면 코팅을 입힘으로써 내구성향상을 이루어, 그에 따른 수명이 종전의 파형강관 내구수명(50년이상)보다 약 20년이상 연장된 수명을 보장합니다.
2. 완벽한 수밀성
- 파형강관의 끝단부에 원통형 고정부재를 용접하고, 그 위에 폴리우레아 수지를 코팅 하여 락심부위의 누수방지와 톱니형 수밀패킹을 고정부에 결합해 일체형 소켓을 체결함으로써 완벽한 수밀성을 확보하였습니다.
3. 친환경 제품
- ‘폴리우레아 피복 소켓 일체형 파형강관’생산시 사용되는 폴리우레아는 환경적 피해를 최소화하는 친환경 파형강관 입니다.
4. 우수한 시공성
- 파형강관의 끝단부에 원통형 고정부재를 용접 -> 단부와 단부를 직선으로 나열 ->톱니형 수밀패킹을 고정부에 결합하여 일체형소켓을 체결. 기존 재골 또는 플랜지 파형강관 끝단부의 간격 맞춤과 볼트 채움을 줄임으로써 시공이 간편하고 시간을 단축할 수 있습니다.
5. 탁월한 외압강도
- 파형강관의 이음부에 원통형 고정부재를 부착하고 폴리우레아 이중 코팅을 입힘으로써 전체적인 외압강도가 강화되었습니다.
6. 효율적인 경제성
- 수지파형강관, 흄관, PE관 대비 공사비가 낮은 이점이 있습니다.

보유지적 재산권 현황

특허 제 10-1885149호 - 고정부재 일체형 폴리우레아수지 코팅

특허 제 10-1885151호 - 일체형 고정부재를 갖는 폴리우레아수지코팅 파형강관과 그 제조장치

특허 제 10-1885152호 - 고정부재 일체형 폴리우레아수지 코팅 파형강관과 그 성형장치
